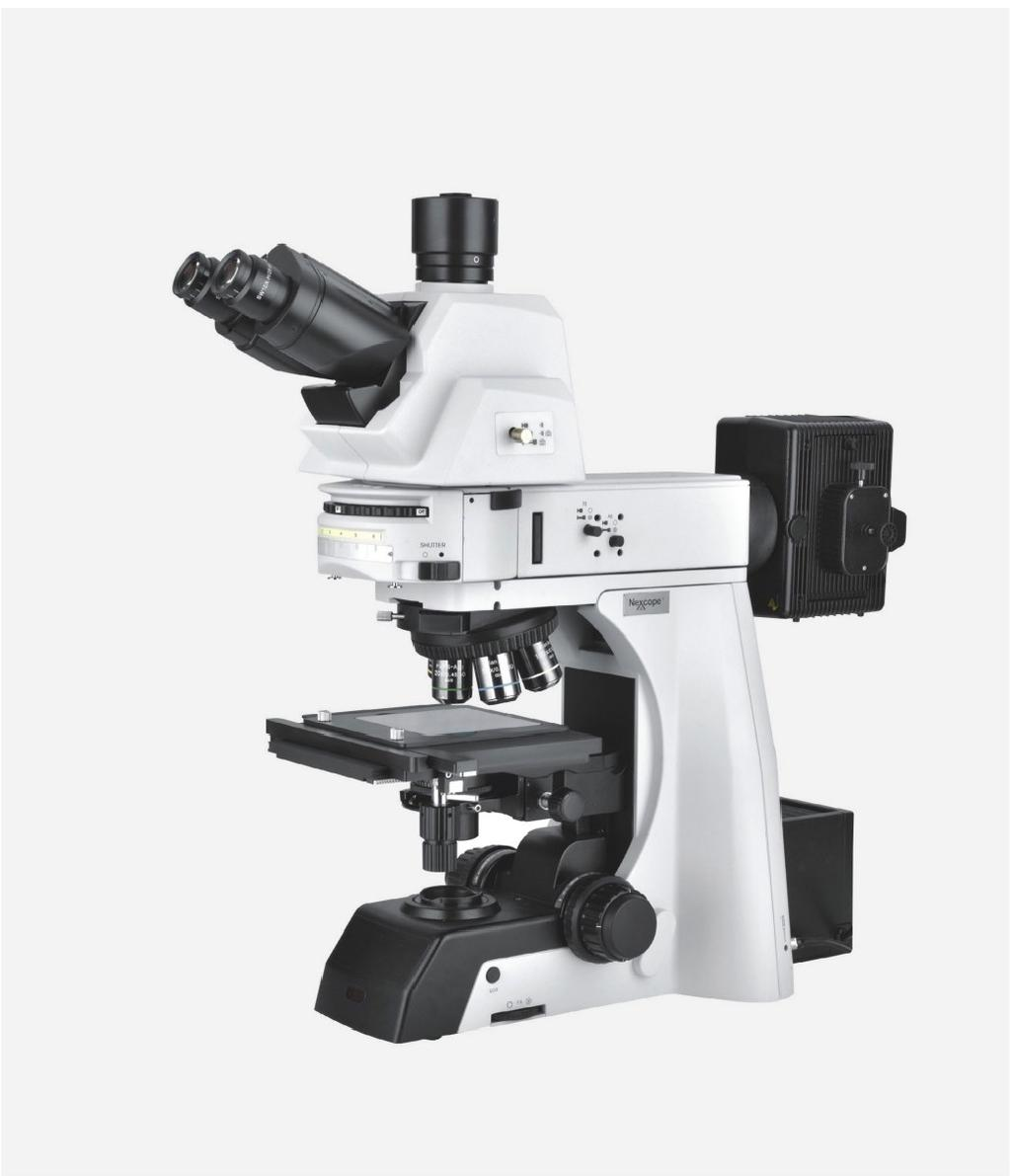

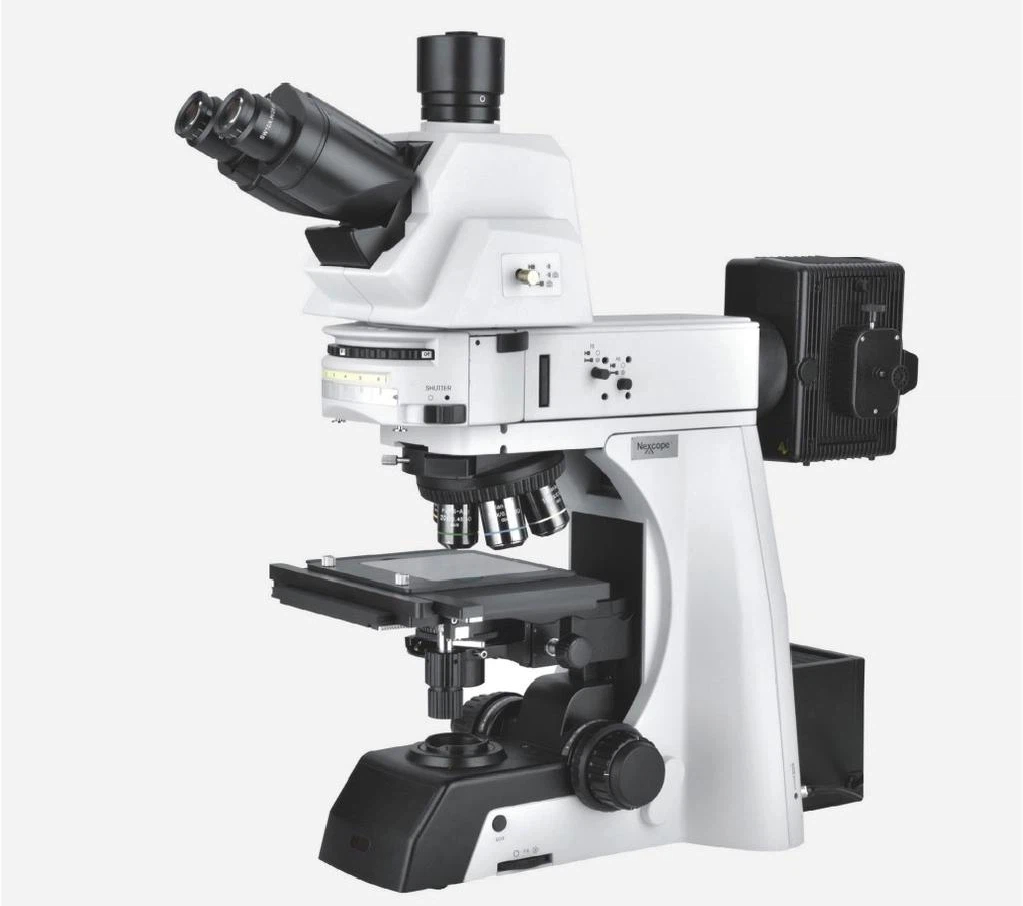

YT900系列正置金相顯微鏡配置表 |
|||||
|
|
YT920-R |
YT920-TR |
YT920-R |
YT920-TR |
|
|
主體 |
光學系統 |
NIS無限遠光學系統 |
|||
|
|
調焦系統 |
低手位同軸調焦機構(帶上限位及松緊調節環),調焦范圍35mm,微調格值lum |
|||
|
|
反射照明 |
LED燈柯勒照明 |
|||
|
|
透射照明 |
|
LED燈柯勒照明 |
|
LED燈柯勒照明 |
|
目鏡 |
·SW10x(25) ·SW10X(22) ·EW12.5X(17.5) ·WF15X(16) ·WF20X(12) |
||||
|
目鏡筒 |
·GC900B雙目觀察鏡筒 ·GC900鉸鏈式三目觀察鏡筒 目鏡/端口：100/0、20/80、0/100俯角：30度，瞳距調整范圍：47-78mm; ·GC900E人體工學鉸鏈式三目觀察鏡筒 目鏡/端口：100/0、20/80、0/100俯角：0-30度，瞳距調整范圍：47-78mm |
||||
|
物鏡轉換器 |
SZ216孔手動轉換器 |
SZ206孔電動轉換器 |
|||
|
載物臺 |
4”載物平臺(右手位或左手位) 平臺尺寸：210(X)x170(Y)mm,移動范圍105mmX105mm |
||||
|
聚光鏡 |
|
透射明場配置聚光燈 |
|
透射明場配置聚光燈 |
|
1、光學系統：所有光學部件（如鏡筒、物鏡、光學接口等）都進行消色差校正，最優化整體消色差設計。超寬帶鍍膜透光率＞90%。
2、光路系統：具有明暗場和偏光功能；配制紅、綠雙色濾片，反射光和透射光照明采用高強度白光LED光源，恒定色溫，透反射可同時使用。
3、三目鏡筒：超寬視場雙目觀察，帶屈光度可以調整，倒像，傾斜式30度，分光可調。
4、測微目鏡: 帶十字刻度尺（10/100）的目鏡，視場指數≥22。
5、明暗場物鏡: 平場復消色差明暗場物鏡，10X(NA≥0.30),20X(NA≥0.45),50X(NA≥0.80),100X(NA≥0.90) 各一個，100倍物鏡工作距離≥1mm。使用高折射率低色散螢石材料的特殊鍍膜技術。
6、透射光路：配置長聚焦光鏡，NA≥0.65，工作距離≥10mm，可升降。
7、光強記憶功能：每個物鏡都有對應光強，在初始設定后，可記憶光強數值。
8、物鏡轉盤：帶滑塊槽的四孔及以上明暗場物鏡轉換器，主機自動識別物鏡倍率，軟件自動識別倍率并切換標尺。
9、物臺測微尺: 用于軟件定標的測微臺尺。帶單獨調節的移動載物臺, 移動范圍≥76mm X 30mm，1mm/格，精度1mm，Y向可鎖緊。
10、全金屬框架，抗震防漂移設計。
11、防霉防塵設計：密封光學組件和防霉鍍膜。
12、攝像頭相機: 不低于1800W物理像素（非差值算法像素），靶面尺寸≥1英寸，像素大小≥2.4μm*2.4μm，位深≥12Bit。USB或Type接口，實時采集，同步捕捉圖像，內置濾色片系統，照片實時傳輸到計算機。
13、具有實時景深合成、已存儲的譜片圖像可隨時調取，并進行重新分析、儲存及導出。
|
光學系統 |
NIS60無限遠光學系統，所有光學部件（如鏡筒、物鏡、光學接口等）都進行消色差校正，最優化整體消色差設計，超寬帶鍍膜透光率＞90%。 |
● |
● |
|
目鏡 |
超大視野目鏡EW10X/25，鏡筒Φ30配合， 測微目鏡，帶十字刻度尺（10/100）的目鏡，視場指數≥22。 |
● |
● |
|
物鏡 |
平場復消色差明暗場物鏡，10X(NA≥0.30),20X(NA≥0.45),50X(NA≥0.80),100X(NA≥0.90) 各一個，100倍物鏡工作距離≥1mm。使用高折射率低色散螢石材料的特殊鍍膜技術。 |
● |
● |
|
|
40×、100×無窮遠平場物鏡 |
● |
|
|
觀察頭 |
鉸鏈式可傾角度三目觀察鏡筒，0-35度傾斜，瞳距47-78mm，目鏡接口Φ30，固定視度 |
● |
● |
|
反射照明 |
BF1（防止切換時太亮），BF2，DF三個模塊 |
● |
● |
|
|
LED燈； |
● |
● |
|
|
紅、綠濾色片和磨砂玻璃 |
● |
● |
|
透射照明系統 |
具有擴展12V100W電源輸出接口（可做落射光源） |
● |
|
|
|
LED燈； |
● |
|
|
|
ND25、ND6 |
● |
○ |
|
聚光鏡 |
配置長聚焦光鏡，NA≥0.65，工作距離≥10mm，WD10.2,可調中機構，雙側聚光鏡升降手柄。 |
● |
|
|
相機 |
不低于1000W物理像素（非差值算法像素），靶面尺寸≥1英寸，像素大小≥2.4μm*2.4μm，位深≥12Bit。USB或Type接口，實時采集，同步捕捉圖像，內置濾色片系統，照片實時傳輸到計算機。 |
|
|
|
調焦系統 |
粗微動同軸調焦，左右微動手輪互換機構； 左手具有高度限位功能； 右手具有粗動松緊調整功能； 微動0.001mm/格，0.1mm/圈，1mm/格，精度1mm； 粗動37.7mm/圈； 升降范圍35mm； 樣本空間56mm（平臺托架換至最低檔位）； |
● |
● |
|
轉換器 |
電動六孔轉換器（擴展插槽），燕尾接口，W26×0.706 |
● |
● |
|
平臺 |
1.移動范圍4”X4”(102X102)； 2.采用硬質氧化表面，防磨損； 3.Y向可鎖緊； 4.帶單獨調節的移動載物臺, 移動范圍≥76mm X 30mm，1mm/格，精度1mm，Y向可鎖緊 5.尺寸:210(X)x170(Y)mm |
● |
● |
|
光強記憶功能 |
每個物鏡都有對應光強，在初始設定后，可記憶光強數值。 |
○ |
○ |
|
物鏡轉盤 |
帶滑塊槽的四孔及以上明暗場物鏡轉換器，主機自動識別物鏡倍率，軟件自動識別倍率并切換標尺。 |
○ |
○ |
|
三目鏡筒 |
超寬視場雙目觀察，帶屈光度可以調整，倒像，傾斜式30度，分光可調。 |
○ |
○ |
|
景深 |
具有實時景深合成、已存儲的譜片圖像可隨時調取，并進行重新分析、儲存及導出。 |
|
|
|
軟件 |
NOVA Basic圖像軟件 |
● |
● |
|
ECO功能 |
無操作者15分鐘后自動關閉光影 |
● |
● |
|
附加功能 |
亮度記憶功能 |
● |
● |
|
|
底座前部內置物鏡切換按鈕；TG鍵(任意兩物鏡切換) |
● |
● |
|
|
內置4個快捷鍵（默認為切換物鏡） |
● |
● |
|
|
一鍵拍照功能； |
● |
● |
